Механический плиткорез FLASH LINE
Артикул: 300-FL-EVO
Характеристики:
Механический плиткорез FLASH LINE
Группа продуктов «Project 300»
Уникальная конструкция, защищённая патентом. Правообладатель – «Brevetti Montolit SpA» Италия.
Тип продукта: «Устройство»
Назначение: Плиткорез для механической резки ручным способом крупноформатных плит из керамогранита толщиной до 10мм.
Устройство оснащено уникальной, запатентованной системой, которая исключает сдвиг направляющих в процессе реза, без использования присосок и дополнительных креплений.
Обслуживающий персонал: 1 человек
Базовая комплектация:
- разделительный инструмент для надлома плитки с максимальным расширением до 15мм
- линейка из 3 направляющих длинной 120см с уникальной запатентованной системой противоскольжения
- каретка с режущим колесом и гнездом для дозатора с лубрикантом
- запасные подушечки для разделительного инструмента / сумка для переноски комплекта
- разделительный инструмент для надлома плит с максимальным расширением до 20мм (Арт.56R)
- дополнительная модульная направляющая с запатентованной системой противоскольжения длинной – 40см+80см=120см (Арт.300-FL-08)
- разделительный инструмент для надлома плит – сталь
- линейка из 3 направляющих с уникальной запатентованной системой противоскольжения – алюминий со вставками из полиуретанового шнура (полиуретановый шнур – расходный элемент)
- каретка с режущим колесом – сталь (колесо Ø 8 мм – сплав карбид вольфрама в титановой оболочке)
Регулировки:
- настройка расширения разделительного инструмента для надлома плиты в диапазоне от 0 до 15мм
- выбор числа направляющих секций в зависимости от длинны плиты в диапазоне от 120 до 360см
Габаритные размеры в упаковке:
- количество мест - 1
- коробка – комплект в сборе дл.146см/ шир.17см/ выс.17см

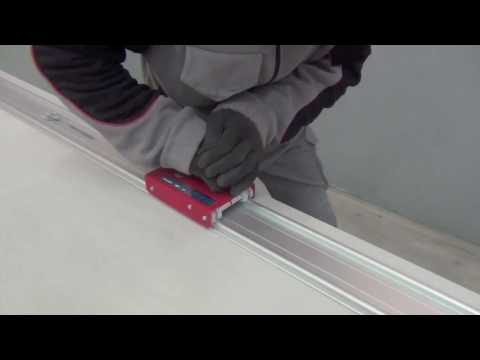

Процесс эксплуатации: Плиту необходимо уложить на жёсткое, ровное основание, исключив возможность её сдвига в процесс реза. На поверхность плиты выкладываются направляющие секции линейки. В зависимости от габаритов плиты, направляющие секции линейки скрепляются между собой. После этого делаются метки в соответствии с замерами отрезаемой части. Внимание! - необходимо учитывать, что режущее колесо отстоит от линейки на 1см. Следовательно, если необходимо отрезать от края плиты 10см, делать метки, по которым устанавливается линейка, необходимо на расстоянии 11см от края. Далее на собранную из секций направляющую линейку устанавливается каретка с режущим колесом. При равномерном давлении на каретку осуществляется рез путём её перемещения по всей длине плиты. После завершения реза плита надламывается специальным разделительным инструментом сначала с одного, затем с другого края.
Условия безопасной эксплуатации!
- Перед началом использования плиткореза необходимо протереть поверхность плиты влажной тряпкой по всей длине реза и проверить жёсткость фиксации замков направляющих линейки в местах соединения.
- Резка осуществляется от одного до другого края с равномерным постоянным усилием. Во избежание повреждения плиты исключается остановка каретки до момента завершения реза.
- Надлом плиты по краям реза необходимо осуществлять путём плавного нажатия на ручки разделительного инструмента до характерного щелчка. Во избежание повреждения плиты резкое нажатие на ручки разделительного инструмента исключено.
- Работы по резке плиты с помощью плиткореза должны осуществляться в строительных перчатках и в защитных очках.
Описание:
Плиткорез для механической резки ручным способом крупноформатных плит из керамогранита толщиной до 10мм. Устройство оснащено уникальной, запатентованной системой, которая исключает сдвиг направляющих в процессе реза, без использования присосок и дополнительных креплений. Процесс эксплуатации.
Плиту необходимо уложить на жёсткое, ровное основание, исключив возможность её сдвига в процесс реза. На поверхность плиты выкладываются направляющие секции линейки. В зависимости от габаритов плиты, направляющие секции линейки скрепляются между собой. После этого делаются метки в соответствии с замерами отрезаемой части. Внимание! - необходимо учитывать, что режущее колесо отстоит от линейки на 1см. Следовательно, если необходимо отрезать от края плиты 10см, делать метки, по которым устанавливается линейка, необходимо на расстоянии 11см от края. Далее на собранную из секций направляющую линейку устанавливается каретка с режущим колесом. При равномерном давлении на каретку осуществляется рез путём её перемещения по всей длине плиты. После завершения реза плита надламывается специальным разделительным инструментом сначала с одного, затем с другого края.
Требования безопасности!
- Перед началом использования плиткореза необходимо протереть поверхность плиты влажной тряпкой по всей длине реза и проверить жёсткость фиксации замков направляющих линейки в местах соединения.
- Резка осуществляется от одного до другого края с равномерным постоянным усилием. Во избежание повреждения плиты исключается остановка каретки до момента завершения реза.
- Надлом плиты по краям реза необходимо осуществлять путём плавного нажатия на ручки разделительного инструмента до характерного щелчка. Во избежание повреждения плиты резкое нажатие на ручки разделительного инструмента исключено.
- Работы по резке плиты с помощью плиткореза должны осуществляться в строительных перчатках и в защитных очках.
