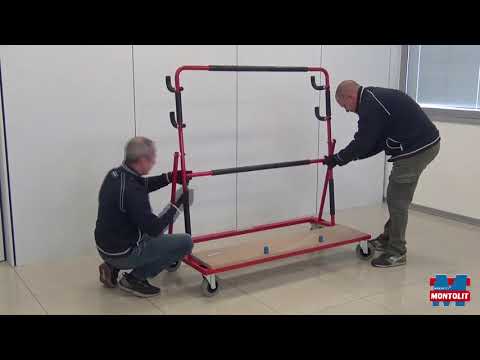

Тележка для крупноформатных плит GOAL EVO

Артикул: 300-85-EVO
Характеристики:

Тележка для крупноформатных плит GOAL EVO
Группа продуктов «Project 300»

Тип продукта: «Устройство»

Назначение: Универсальная многофункциональная тележка для безопасного перемещения одной или нескольких крупноформатных плит, общим весом до 260 кг. Кроме перемещения, «GOAL EVO» позволяет наносить клей на широкоформатную плиту в максимальной близости от основания для укладки.


Обслуживающий персонал: 2 человека

Базовая комплектация:

  • подвижная база на роликах с углом поворота 360⁰ и функцией фиксации
  • перекидная рама с режимами удержания крупноформатных плит в процессе перемещения и нанесения клея

Материал изготовления: / подвижная база – сталь / ролики – корпус из стали (колёса – полиамид, с широким полиуретановым кантом для облегчения хода) / перекидная двухрежимная рама – сталь / демпферы – пористый полиуретан /

Механизм фиксации груза:
  • в режиме перемещения плита располагается под углом и в нижней части удерживается специальными упорами,
  • в режиме нанесения клея плита удерживается специальными кронштейнами, которые располагаются на двух уровнях высоты,
  • ролики тележки оснащены стопорным механизмом и позволяют жёстко фиксировать тележку на месте.

Источники питания: не требуются

Регулировки:
  • настройка рамы на рабочий процесс - «транспортировка - нанесение клея»
  •  механическая блокировка движения роликов

Габаритные размеры в собранном состоянии: дл.150см / выс.150см / шир.70см

Габаритные размеры в упаковке:
  • количество мест -  1
  • коробка №1 – дл.155см/ шир.106см/ выс.19см

Вес: тележка – 29,5кг

Процесс эксплуатации: Для перемещения крупноформатной плиты рама устанавливается в режим «перемещение». Тележка фиксируется на месте путём активации функции стопора на роликах. Боковым торцом плита устанавливается на полку с упорами и тыльной стороной опирается на раму. На роликах деактивируется функция стопора и устройство перемещается в нужную точку с помощью двух человек, один из которых в процессе хода придерживает плиту. Для нанесения клея на крупноформатную плиту рама устанавливается в режим «нанесение клея». Тележка фиксируется на месте путём активации функции стопора на роликах. В зависимости от габаритов плиты, выбирается уровень высоты и с помощью устройства SUPERLIFT, плита устанавливается на кронштейны рамы – плита готова к нанесению клея.


Условия безопасной эксплуатации!

- Перед началом установки плиты тележку необходимо зафиксировать на месте при помощи стопорного механизма, установленного на роликах.
- В процессе перемещения, во избежание сдвига или падения, плиту необходимо придерживать.
- Запрещается использование тележки в режимах, не предусмотренных эксплуатационными требованиями, в том числе перемещение груза общей массой более 260 кг.
