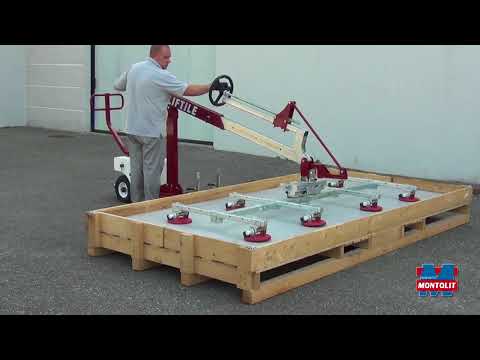

Механическая система для перемещения плит LIFTILE

Механическая система для перемещения плит LIFTILE
Группа продуктов «Project 300»

Тип продукта: «Устройство»

Назначение: Универсальная энергонезависимая механическая система для безопасного перемещения и укладки крупноформатных плит, весом до 250 кг. Устройство позволяет обеспечить условия для монтажа крупноформатной плиты на высоте до 2,5м независимо от наклона основания.

Обслуживающий персонал: 1 человек

Базовая комплектация:

• транспортно–подъёмный модуль
• модуль крепления плиты
• 8 присосок Ø 206 мм с вакуумным предохранителем и манометром
• 12 противовесов по 19 кг/шт.

Материал изготовления:

• транспортно–подъёмный модуль – сталь
• силовая подъёмная рама  – сталь
• вылетная стрела – сталь
• противовесы – металлический сплав



Механизм фиксации груза: 8 присосок Ø 206 мм с вакуумным предохранителем и манометром

Источники питания: не требуются

Регулировки:

• настройка на вес плиты с помощью противовесов
• настройка устойчивого положения с помощью расширения колёсной базы
• настройка высоты подъёма плиты до 2,5м
• настройка угла наклона плиты

Габаритные размеры в собранном состоянии: дл.178см/ выс.88см/ шир.78cм

Габаритные размеры в упаковке: дл.180см/ выс.90см/ шир.80cм

Вес:

• система без противовесов – 229 кг
• система с полным комплектом противовесов – 457 кг

Процесс эксплуатации: Перемещение осуществляется путём тяги устройства за ручку. Плавность перемещения обеспечивается за счёт колёс большого диаметра с надувными шинами. Перед началом крепления груза необходимо увеличить ширину колёсной базы, приподняв устройство с помощью вращения ручек встроенных упоров. Транспортно–подъёмный модуль устанавливается в неподвижное положение с помощью фиксаторов передних колёс. В зависимости от веса плиты устанавливается необходимое число противовесов. Путём вращения ручек вылетной стрелы, модуль крепления с присосками устанавливается на поверхность плиты. Многократным нажатием поршня нагнетается отрицательное давление в каждой присоске. Путём вращения ручек вылетной стрелы, закреплённая плита поднимается и устанавливается в нужное положение. Вместе с плитой устройство перемещается в нужную точку. Регулировка высоты, угла наклона и положения плиты осуществляется путём вращения специальных ручек, расположенных непосредственно на подъёмном модуле и в основании вылетной стрелы. Отсоединение плиты осуществляется нажатием специальных клавиш для стравливания отрицательного давления, установленных на каждой присоске.

Условия безопасной эксплуатации!
- Перед началом манипуляций с грузом транспорно-подъёмный модуль необходимо установить в неподвижное положение.
- Перед установкой места фиксации присосок на плите необходимо полностью очистить желательно влажным способом.
- В процессе крепления груза, с помощью манометров, необходимо убедиться, что давление в каждой присоске соответствует норме.
